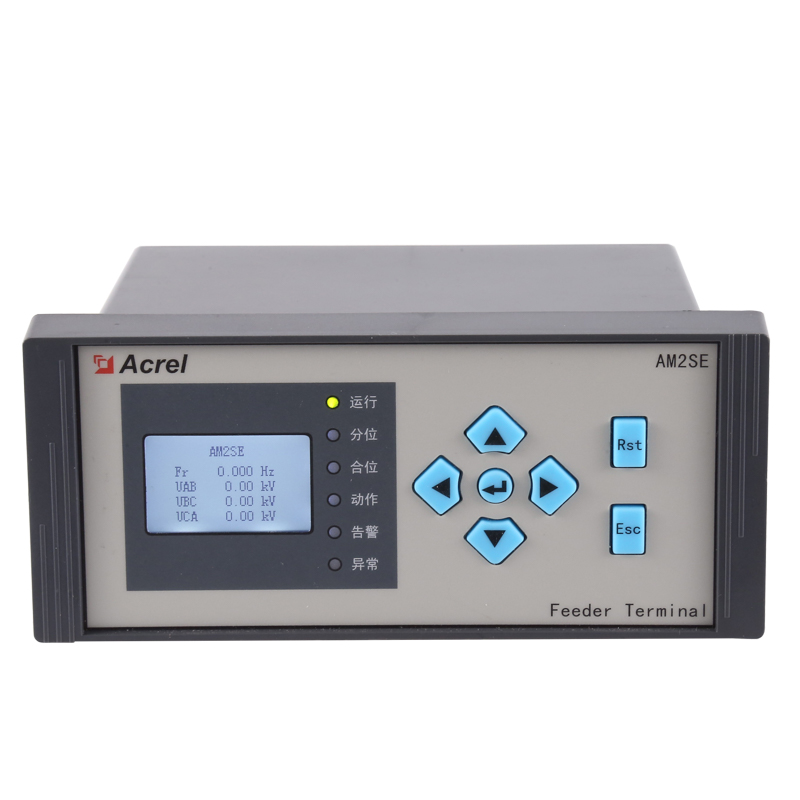

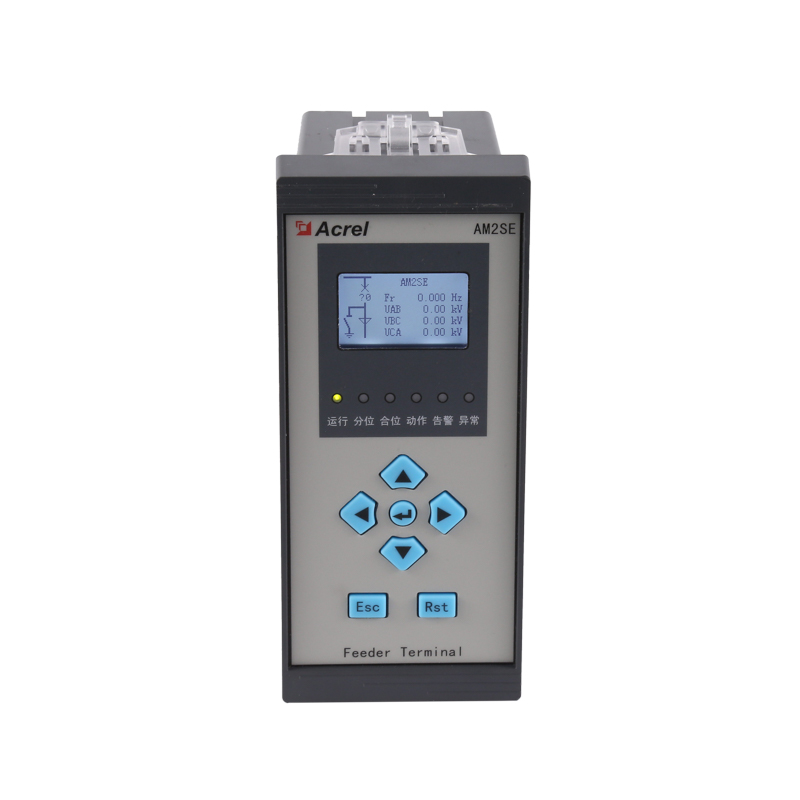

AM2SE Tutela Nullam for Medium Voltage 10kV

Programmable Digital Inputs

Idoneum pro Ring Main Unit

8 DI & 5 DO

4 Input Current & 3 Input intentione

Culpa recordator

ANSI 50N/51/51N/46/49F/27/59N..

Contacta Nos
PRAECEDENS: UL Certified High Accuracy Class 0.2S AC tribus Phase Energy Meter
DEINDE: AC Three Phase Programmable Panel Mounted Energy Meter

+86-18702106858 / +86-21-69156352

[email protected]

  • Describere

  • Nullam acrel AM2SE tutelae solutio accommodatissima est applicationibus mediae intentionis (10kV) designatis. Modularem designat consilium cum programmatibus digitalibus inputs (8 DI & 5 DO), illudque specimen pro annulo unitatibus principalibus et MV switchgear. Nullam subsidia 4 initus excursus et 3 initus voltages, flexibilitatem praebentes variis missionibus tutelae pascentium.

    Praesidiis functionibus instructus instructus, AM2SE prosequitur signis ANSI inclusis 50N, 51, 51N, 46, 49F, 27, et 59N. A commentariis culpae includit analysis eventuum accuratiorem, systema augendi constantiam et efficientiam conservandam.

    Nullam praebet optiones communicationis versatiles cum auxilio Modbus-RTU/TCP et IEC protocolla 60870-5-103. Potens eius CPU efficiens notitias processus et integrationem in systematibus recentioribus virtutis efficit. Accedit, quod AM2SE USB connectivity praebet pro facili configuratione et programmabili 4-20mA DC outputs pro signo transmissionis analogico.

    Cum suo robusto consilio et ampla linea constituto, AM2SE tutela nulla est certa electio ad retiacula media conservanda, ad efficientem ac securam potentiam distributionis praestandam..

  • Specificationes
  • Technical Parameters Precium
    Input Connection Unum tempus-2-filum, 3-phase-3-filum, 3-phase-4-filum
    Frequentia 45-65Hz
    Voltage Rating:
    unius paschae AC 100V、400V
    Tres phase:  AC 3×57.7V/100V(100V) 、3×220V/380V(400V) 、3×380V/660V(660V)(96 magnitudo)
    ONERO: 1.2 ovile rating {continuum) : 2 ovile rating pro 1 secundo
    Potentia consummatio:< 0.5VA
    Current Rating: AC IA、5A
    ONERO: 1.2 ovile rating (continuum); 10fold rating pro I secundo
    Potentia consummatio:< 0.5VA
    Output Energia electrica Output mode: open-collector photo-coupler pulsus
    Pulsus constant: 10000imp/kWh(stare) ，see wiring diagram for details
    Communicationis RS485port, Modbus -RTU protocol, DLT645 protocollum (versiones 07 et 97)
    baud rate 1200 ~ 38400
    Munus Switching input Arida contactus input, copia in potentia aedificata; si exemplar est KA, est AC 220V activum.
    Switching output Modus output:  Nullam normaliter aperta contactus output
    Facultas contactus: AC 250V/3A、 DC 30V/3A
    Analog output 4 - 20mA
    Sagaciter classis Frequentia:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Potentia copia AC/DC 85-265V vel DC24V（±20%）or DC48V(±20%)
    potentia consumption≤10VA
    Securitas Potestas frequentiae sustinere voltage Inter Potestatem copiam // Commutatio Output Current Input// intentione Input et Transmittendi // Communicatio // Pulse Output // switching input AC 2 kV 1min;
    Inter Power、switching output、Current Input、voltage Input AC 2 kV 1min;
    Inter TransmittendiCommunication、 Pulsus Output、switching input AC 1kV 1 min;
    Nulla resistentia Input、Output finem machinae clausurae> 100MΩ
    Environment Temperature opus: -25°C~ 65°C  repono: -40°C ~ 80°C
    Umor ≤93% RH Non densans
    altitudo ≤2500m

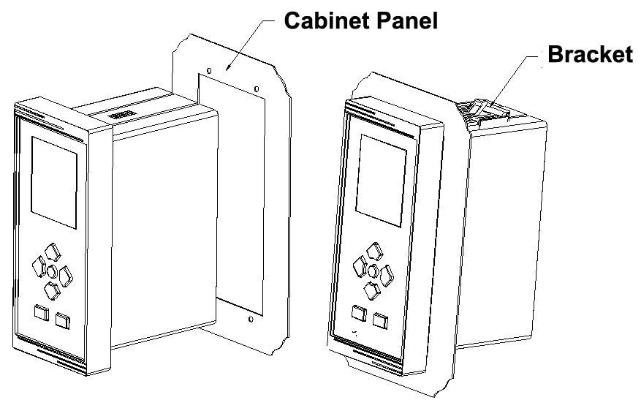

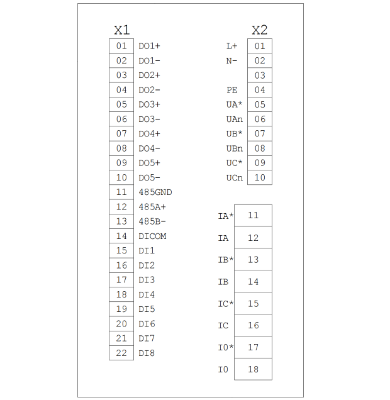

  • Dimensiones et Schema Filorum

  • Scenario Applicationis

  • Solutio potentia Cras

  • Applicatio Loci Laboris
