Home / Products / Energy Meter / AC Energy Meter / UL Certified High Accuracy Class 0.2S AC tribus Phase Energy Meter

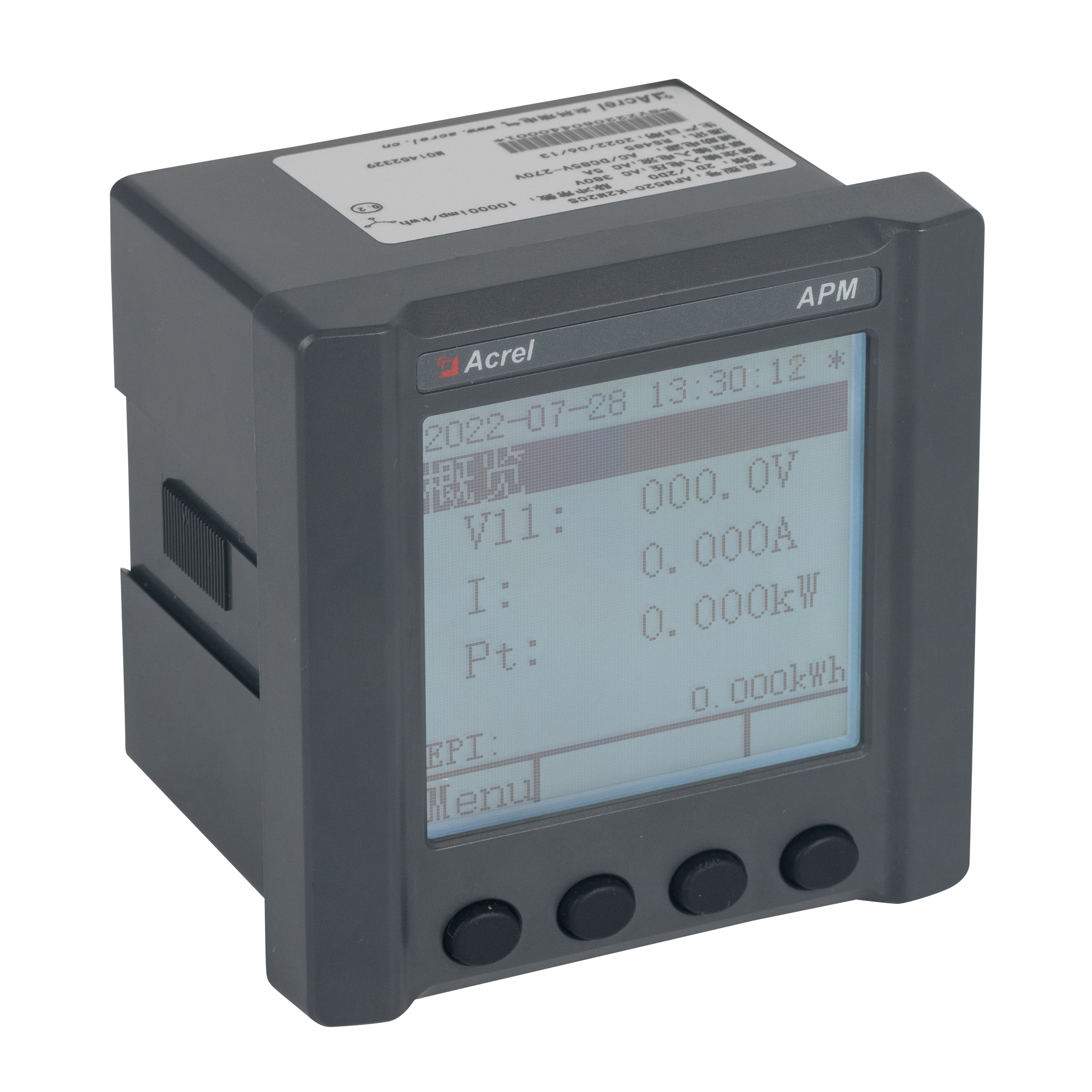

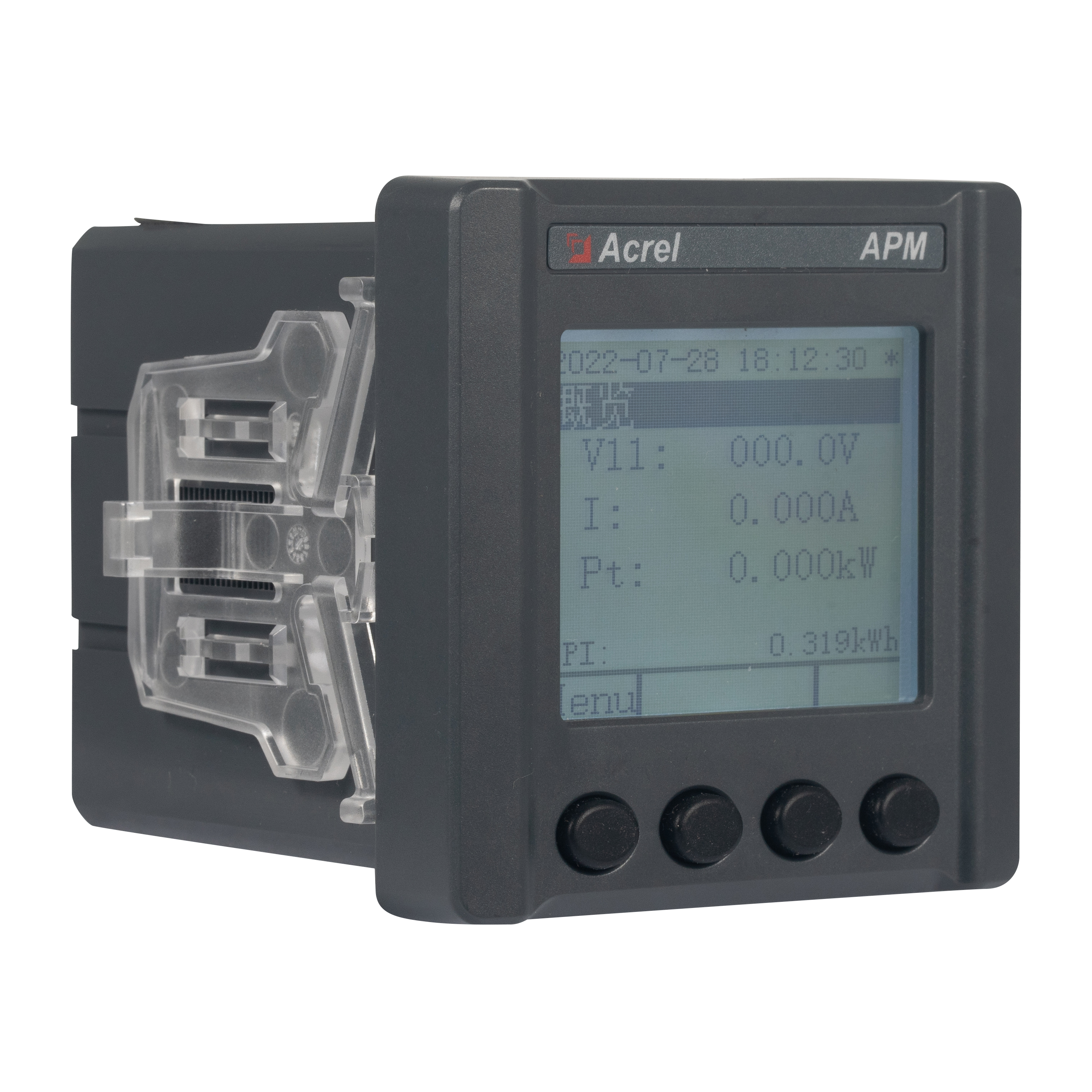

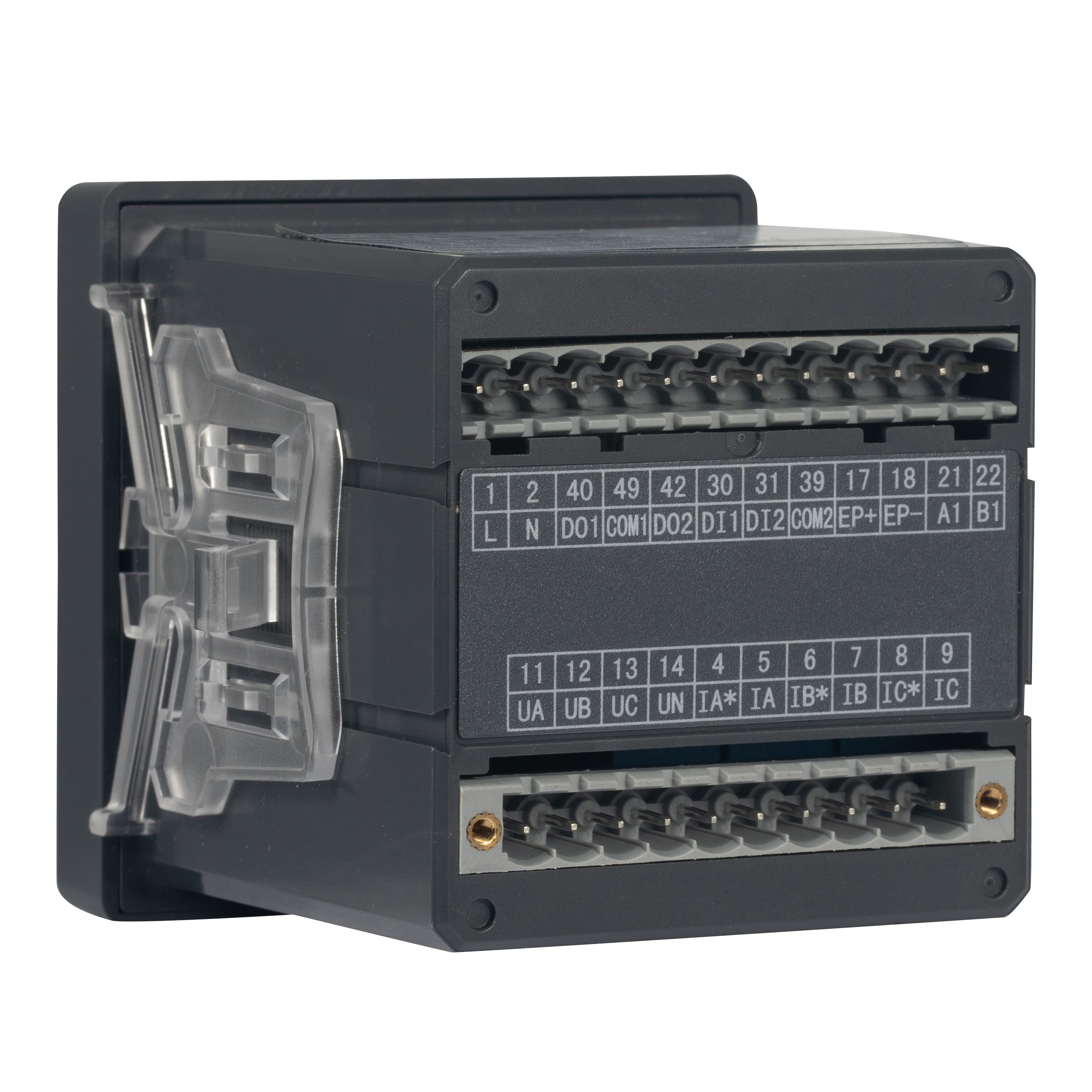

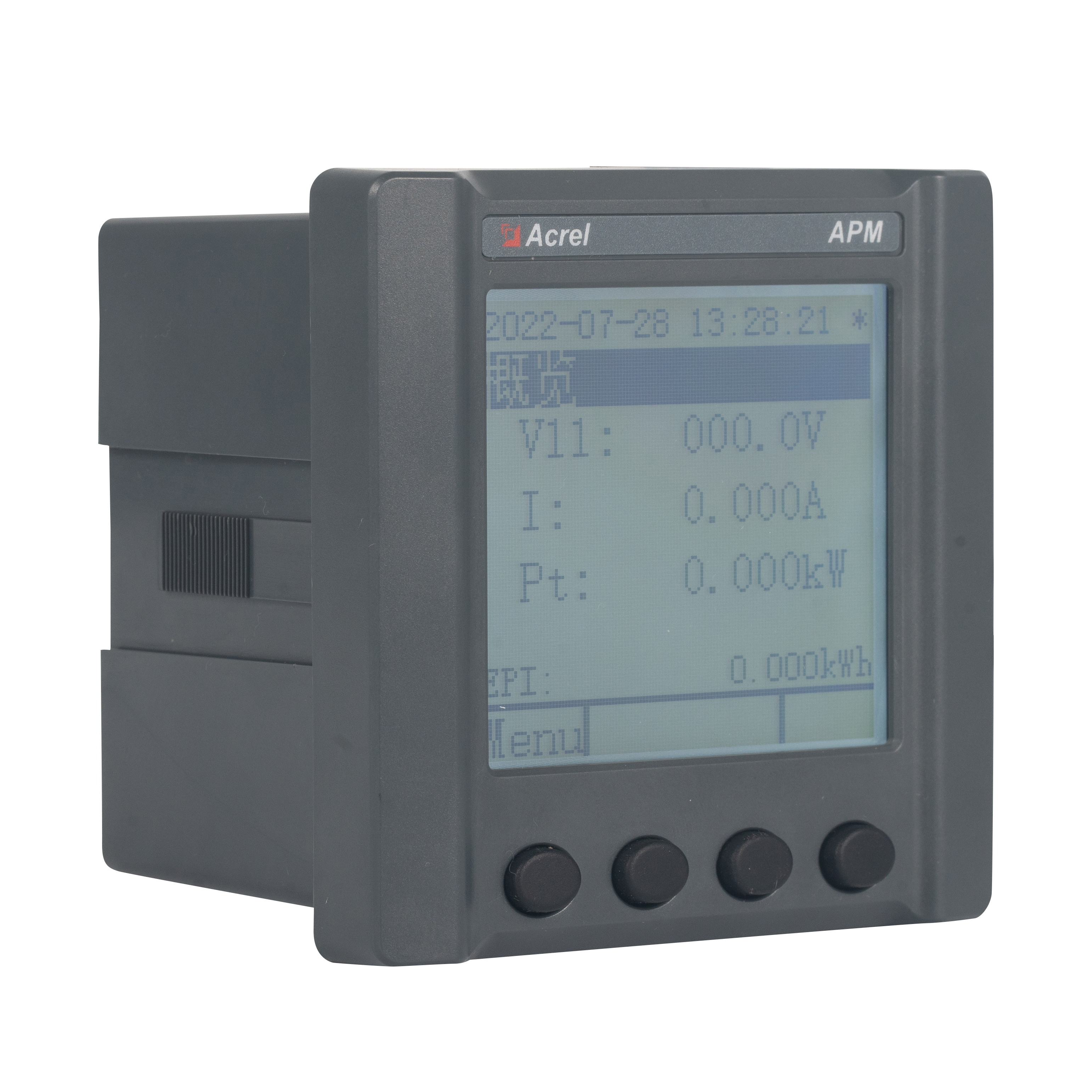

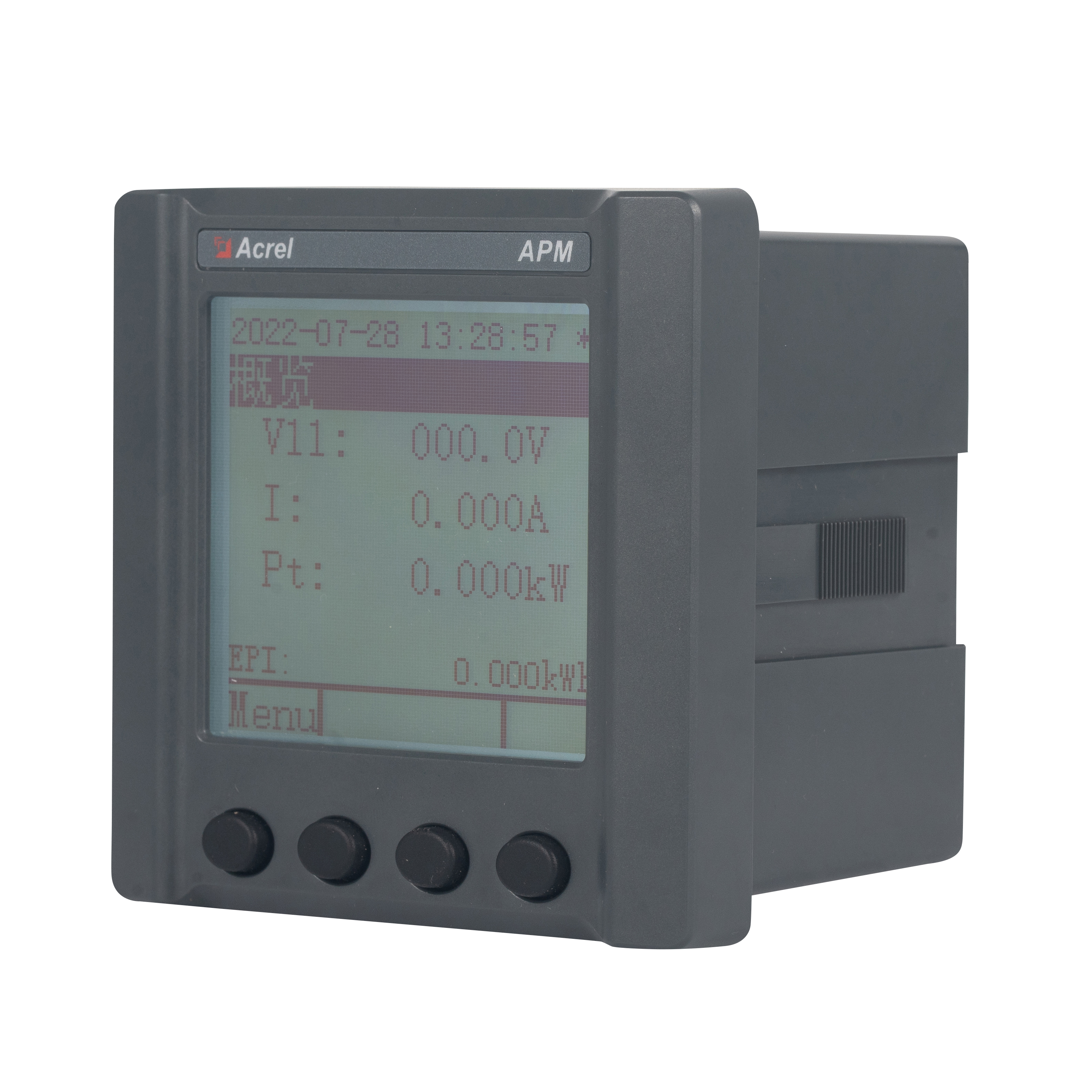

UL Certified High Accuracy Class 0.2S AC tribus Phase Energy Meter

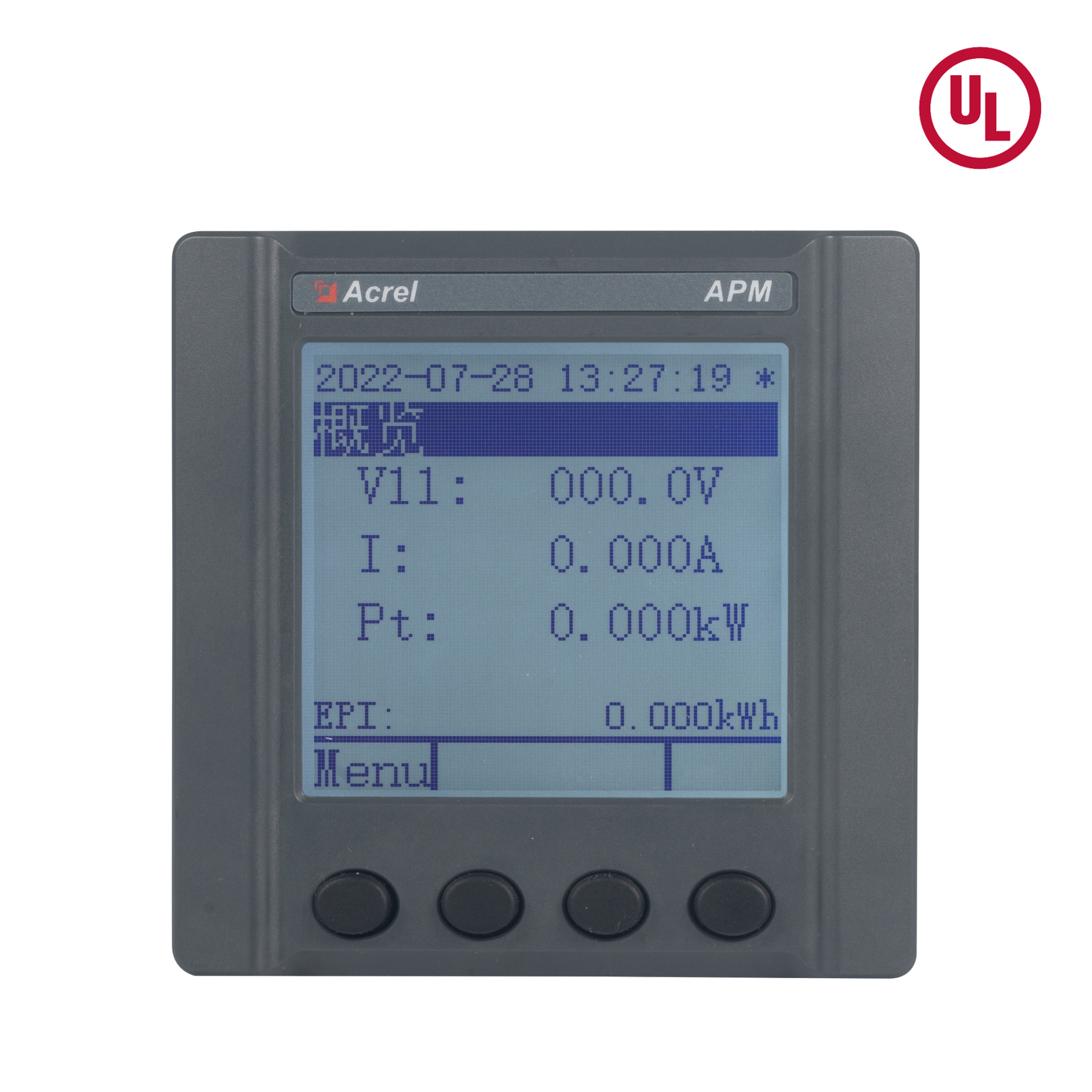

UL Certification

AC Tres Phase Mensurae

DIN Rail vel Panel Mounted instruitur Optinal

4DI/2DO

2-63rd Harmonic

RS485 Communication

CE Communication libitum

Contacta Nos
PRAECEDENS: Aer Communicationis Modbus-TCP AC Tribus Phase Energy Metrum cum CTs Externum
DEINDE: AC Single/tres Phase Multi-circuitus DIN Rail Modular Power Meter

+86-18702106858 / +86-21-69156352

[email protected]

  • Describere

  • APM521 network potentia metri (infra postea ad metrum) ordinatur secundum signa internationalia IEC, plena quantitas electrica mensurae, industria statistica, potentiae qualitas analysis, eventus logging functiones, et retis communicationis facultates. Praesertim adhibita magna vigilantia potentiarum copia qualitas in potentia grids comprehendit. Haec metrorum series instructa est cum DI/DO modulorum et AO modulorum qui munera munera praebent, ad exsequendam plenam quantitatem electricam mensurae flexibilem ac vigilantiam status switch in circuitu electrica.

    Munera:

    Parametri metiri Totalis electrica measurement
    Quattuor industria quattuor - quadrans reactivum electrica navitas electricitatis Apparent industria Multi-rate navitas
    Pulsus output Totalis potentia activa, tota potentia reactiva electrica energiae pulsus output
    Postula Tres periodi currentis, potentia activa, potestas reactiva, potestas apparentis postulatio real-time et maxima postulatio (inclusa indicatione temporis), maximum postulatum mensem ultimum (inclusa indicatione temporis).
    Extreme Value Statistics Current, linea voltage, phase voltage, potentia activa, potentia reactiva et alii parametri electrici valores extremos huius mensis et ultimi mensis (including tempus notat)
    Virtus qualitas Inaequatio currentis, linea intentionis, phase voltage
    Intentio Phase angulus, tempus angulus current
    Totalis (impar, etiam) harmonica intentionis intentionis et currentis
    Harmonicum contentum voltage et currens (2-63 times)
    Tentatio apicem coefficientis
    Telephone waveform factor
    Current K-factor
    Vector
    Voltage and current waveform
    Voltage fundamentalis, current et potentia factor
    intentione digredior, deviatio frequentia
    Positiva - sequence voltatio, negativa - sequence voltage,
    Positive - sequence current, negativa - sequence current, nulla - sequence current
    Quid Electric Energy 24 - hora congelata energia electrica, 31 - dies glacialis energia electrica, December congelatus energia electrica, regularis - temporis energia electrica congelata.
    Event Logging DIDO records quae ultimas 128 DID records notare possunt
    Terror Logging Ultima 128 terror records potest perscribetur
    Communicationis Modbus - RTU protocol, DL/T 645-2007 statuti
    Features libitum 4-canale digitale input et 2-canale digitalis output
    2 riui analogi output, 4-20mA
    Dilata secunda RS485 canalem communicationis cum Modbus - RTU protocol
    Expand communicatio Aer cum MODBUS-TCP protocol，FTP protocollo
  • Specificationes
  • Item Morbi laoreet euismod
    Voltage Rated voltage（UL、CE） 66VAC  L-N  115VAC  L-L
    230VAC  L-N  400VAC  L-L
    277VAC  L-N  480VAC  L-L
    400VAC  L-N  690VAC  L-L
    Ratum intentione （CPA） 3P3L 3P4L
    3x100V 3x57.7/100V
    3x380V 3x220/380V
    3x690V 3x400/690V
    ONERO 1.2 temporibus rating (continua)
    II temporibus in rating pro I secundo
    Virtus consummatio <1VA
    Sagaciter classis Error ± 0.2%
    Current Ratum current（UL、CE） 1A、5A
    Vena aestimatum （CPA） 0.015-0.075（6）A（Active navitas）
    3X1 (VI) A（Reactive navitas
    ONERO 1.2 temporibus rating (continua)
    X temporibus in rating pro I secundo
    Virtus consummatio <0.2VA
    Sagaciter classis Error ± 0.2%
    Potestas Active, reciprocus, vis apparentis, error ± 0.2%
    Eget frequency UL、CE 50Hz/60Hz, error ± 0.2%
    CPA 50Hz，error ±0.2%
    Responsum rate ≤200ms (voltage, current, potentia)
    ≤1s (electrica industria)
    Genus mensurae 66ULN(＋20%)  115ULL(＋20%) CATⅢ
    230ULN(＋20%)  400ULL(＋20%) CATⅢ
    277ULN(＋20%)  480ULL(＋20%) CATⅢ
    400ULN(＋20%) 690ULL(＋20%) CATⅡ
    Metering Energia electrica Activa industria ：Class D（0.2S）
    Reactivum industria (Class II accurate)
    Auxilia potentiae copia AC/DC 85-300V
    Virtus consummatio≤4W、10VA
    Electromagnetica compatibilitas Electrostatica missionis immunitas classis IV
    Electrical ieiunium caducum erupit immunitas classis IV
    Surge (inpulsa) immunitas Class IV
    Securitas Potestas frequency withstand voltage Inter communicationem et signum initus, AC4kV 1min
    Nulla resistentia Initus et output terminales ad armamentis> 500MΩ
    Communicationis Interface and communicationis protocol RS485 interface, Modbus RTU protocol
    Communicationis address range Modbus RTU:1~ 247；
    Baud rate Support 1200bps-38400bps
    Environment operating temperatus -40℃～ 70℃
    Repono temperatus -40℃～ 80℃
    Relativum humiditas ≤95% (sine condensatione)
    altitudo ≥2000m，≤5000m Solum applicabile est ad copiam potentiae cum intentione extensionis AC/DC 85-265V et intentione infra 277/480V.
    Installation environment Usus umbraticis-arida location.
    IP rating IP54(Front panel), IP30(Corpus)
    Pollutio gradus Classis 2
    Genera Overvoltage OVC III
    Reference Standard UL CAN/CSA C22.2 NO.61010-1-12
    UL 61010-1
    CSA C22.2 No.61010-2-030
    UL 61010-2-030
    IEC、CE IEC 61010-1
    IEC EN 61010-2-30
    CPA GB/T17215.321-2021
    GB/T17215.323-2022

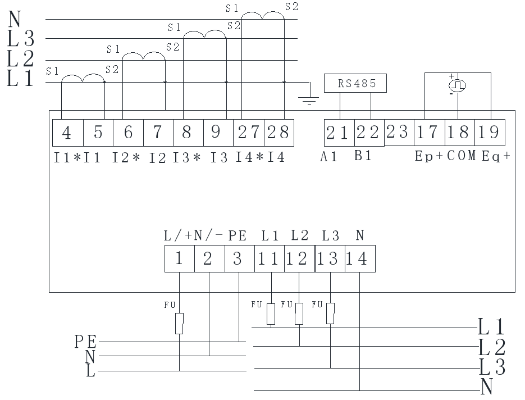

  • Dimensiones et Schema Filorum
