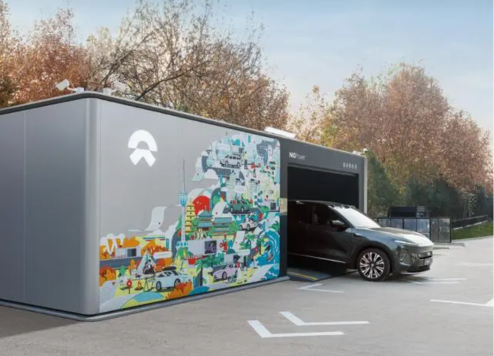

Die 23 Decembris 2023, NIO magnum consilium denuntiavit ut 1,000 in permutatione stationum pugnantium 2024 aedificaretur, inducens numerum NIO RES statio in per 3,310. Anno 2025, NIO intendit totam celeritatem altilium retis involucrum complere "vias novem-meridies-meridies, itinera novem-orientales occidentales, et 19 botri majoris civitatis" cum global numero statio statio plus quam 4,000. Praecipuus finis huius consilii opportuni est providere dominis car- nibus commodioribus incurrens et altilium permutationis officia. Comparatus ad traditionales stationes emissas, NIO PERMUTATIO altilium statio altilium notans ac permutando brevi tempore complere potest, solutionem ocius energiae repletionis offerens, quae in maiore luce facta est ad novas energias vehiculi consumptores attrahendi.
RES statio altilium capitis bona intensiva sunt quae significantes oeconomi collocationem requirunt in constructione et incrementis initialibus operationis. Eas administrandi et operandi per digital suggestum experientiam user augere evidenter potest, dum substantialiter reducendo impensas perficiendas pro stationibus PERMUTO.
Acrel providet solutiones NIO pro Digital O & M of Pugna Swap Stations
Project Location: Sina

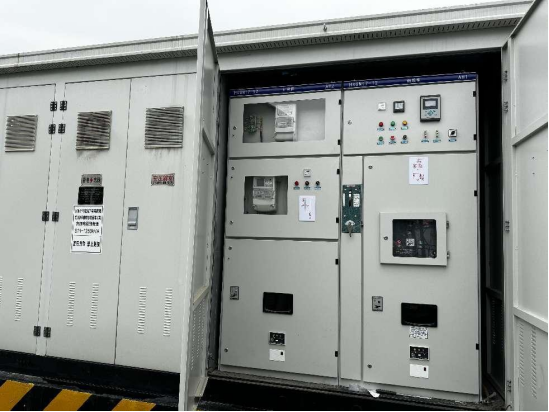

RES statio altilium potentiae systematum distributionis vulgo substations continens typus utuntur. Haec tribus cellulis distinctis constant: summa intentione, commutatore et humili intentione. Eorum capacitas electrica vagatur ab 630kVA ad 1250kVA, varians cum magnitudine stationis, ut in figura ostenditur.
NIO normatis requisita ad intellegentiam administrationis pugnae permutationis substan- tionis continentis stabilivit, vigilantia requisita ad parametri electrica, temperaturas punctorum contactuum, et ambitus ambitus in cubiculi transformantis necnon in cameras altas et humiles voltages.
| 1 | Environmental Temperature et Umor | Summus intentione Cella, Transformer Cubiculum, Low-voltage Room | Temperature et Umor Detection Module | Heater/Fan |
| 2 | Communem Temperature | Transformator Corporis, High-voltage Cable Head (Connection Point of High-voltage Cabinet), Terminal superior of Low-voltage Frame Circuit Breaker, Terminal inferior of Low-voltage fingted-case Circuit Breaker, Low-voltage Busbar | Wireless Temperature Mensurae | Fan/Alarm/Trip |
| 3 | Voltage Deprehensio | Input finem Infeed High intentione scrinium seu output finem Outfeed High intentione scrinium, inferioris finis principalis switch of low-voltage Sub-distribution Board | Nullam vel Multi-muneris Electric Metre | - |
| 4 | Current Deprehensio | Output Finis Infeed High intentione Cabinet seu Output Finis Outfeed High intentione Cabinet, Superius Finis principalis Commutatio inferioris intentionis Sub-distributionis Tabula, Finis Superioris Extensionis Low-volutionis Fingendae Causa Circuit Breaker, Output Finis Outfeed High intentione Cabinet, Low-voltage PE Busbar | Nullam Multi-functionalis Electric Metrum | - |
| 5 | Energy Metering / Power Factor | Input Finem Infeed Princeps intentione Cabinet seu Output Finis Outfeed High intentione scrinium, Superius Finis principalis Commutatio inferioris intentionis Sub-distributionis Tabula, Finis superioris Outfeed Low-voltage Molded-casu Circuit Breaker | Multi-functional Electric Meter | - |
| 6 | Harmonic Deprehensio | Output finis Outfeed summus intentione scrinium | Harmonic Deprehensio Device | - |
| 7 | Porta Access Deprehensio | Portae Fores High-voltage, Cubiculum, Low-voltage, Room, Transformer Room, Indoor door of Transformer Room | Finis Switch | Alarm |
| 8 | fumus Detection | Summus intentione Cella, Transformer Cubiculum, Low-voltage Room | fumus sensorem | - |
| 9 | Aquae immersio Deprehensio | Inferiorem Transformer volutpat Box-type Substation | Aquae immersio Sensor | - |
| 10 | Surge publica Deprehensio / Praesidium Fuse Deprehensio | Low-voltage Sub-distribution Board | Surge protectorem cum Communication | - |
| 11 | Summus voltage Circuit Breaker publica Detection | Summus voltage Circuit Breaker, High-voltage Earthing Switch, High voltage Load Switch, High-voltage Main Fuse, Low-voltage Frame Circuit Breaker, Low-voltage Molded-casus Circuit Breaker, Fan Switch | Contactus auxiliaris | - |
| 12 | Remota Compensation Control / Cras | Low-voltage Capacitor Cabinet | Virtus Capacitor Compensation Fabrica | - |

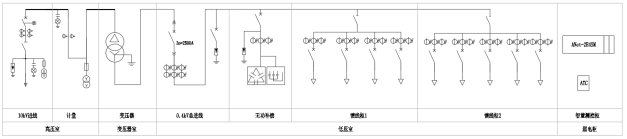

Apparatu configurationis ac Network Scheme
Secundum ad in-situm requisitis, substatio archa-typi instructa est cum Acrel microprocessoris substructio adinventiones tutelae, deprehensio harmonica cogitationes, metra multi-functionalis, sensoriis temperatus wireless, reactiva potentia moderatoris recompensationis, et intellegens capacitor emolumenta machinarum. Hae machinae per RS485 bus connectuntur cum porta intelligenti ANet-2E4SM in mensura captiosa et in arca potestate posita. Demum datae sunt fasciculi NIO altilium permutationis operandi et conservationis suggesti per 4G administrandi.
| Productum | Acrel Model | Munus | Notae | |
| 1 | Energy Meter | AMC73-AI3 | Tres Phase Current Meter | 0.4kV Reditus Line Circuitus, Tres Propono Phase Current |
| 2 | Potentia Compensation Controller | ARC-28F/Z-USB-L | Instructi cum 28 coetibus capaci- tatis ad emendam separatam et compositam, potestatem commutandi latae potestatem ad factorem scopo consequendum. | capacitor excambium potestas scrinii |
| 3 | Capacitor intelligentes | AZC-SP1/450 | Capax ingeniosus, selectabilis mercedis separatae vel compositae, instructus cum RJ45 retis communicationis interfaciei, compatibilis cum potestate emendae moderatoris pro reactiva potestate compensationis. | 0.4kV ultricies potentia |
| 4 | Wireless Temperature sensorem receptorem | ATC450-C | Mauris suscipit tortor a tellus sensoriis et eget sollicitudin sapien porta per RS485 interface. | Wireless temperatus measurement |
| 5 | Wireless Temperature Sensor | ATE400 | Monitores temperies artuum umbilici summorum intentionum, terminales superiores membrorum humilium voltationis circa ruptores ambitus, inferiores terminales ruptorum ambitus humilium voltationis effictos casus, et busbarum humilium intentione. | Wireless temperatus measurement |
| 6 | SWITCH Quantity Collection Unit | ARTU100 | Instructi usque ad 32 vias ad collectionem telecommunicationis signo, onerariae datae ad portam per communicationem RS485. | Telecommunication collection |
| 7 | Intelligentes porta | ANet-2E4SM | Ora computandi portae, ratio Linux infixa, communicationem nervum sustinet, encryptionem et MD5 identitatis authenticas praebet, continuas notitias tradendas sustinet, Modbus, Modbus TCP, DL/T645-1997, DL/T645-2007, 101, 103, et 104 protocolla sustinet. | Orationes, conversiones et logice iudicat notitias ut electricitatis, ambitus, etc. |
| 8 | Porta Expansion OMNIBUS | ANet-M4G/M485 | Adhiberi possunt cum porta intelligente ANet-2E4SM ad dilatandum 4G communicationem wireless vel RS485 interfaciei. | Porta expansion moduli |
| 9 | Temperatus et Umor Sensor | / | Colligit temperiem et humiditatem summi intentionis cubiculi, transformatoris camerae, et ambitus humilium intentionum, et impositiones datae ad ianuam per communicationem RS485. | Environmental parametri |
| 10 | Porta Access, aqua immersio, fumus, Surge | / | Copia quantitatis transitum coniungit ad unitatem collectionis per signa quantitatis transitum. | Environmental parametri |
Platform
Cum NIO permutationem stationem pugnae stabilivit et operandi et sustentationis suggestum, notitiae substantionis huius incepti continentis ab ANet-2E4SM portae intelligentis colligitur et ad suggestum in forma inquisita immittitur. Ianua, cum infixa systemate, datorum collectionem localem, iudicium logicum, protocollum conversionem, praevaricationem resumere, datam encryptionem, et protocolla customizabilia, inconsutilem integrationem cum altioribus plani suggestis procurans.
Acrel EMS Operatio Electrica et Sustentatio Rostra sufficit etiam ad operationem et sustentationem substantia. Coniungere potest ad notitias ex millibus substanciis usoris, inter ambitum electricam et data environmental sicut current, voltage, potentia, status commutandi, commutator temperatus, temperatus et humiditas environmental, aqua immersio, fumus, video, et accessus moderatio. In casu abnormitatum, signa erecta mittit per SMS et APP intra 10 seconds. In suggestu operandi et sustentationis operas curatoribus per APP mobile ac pervestigationes assignat, negotium exsecutionis utens BeiDou positio ad processum clausum formandum, efficientiam augendam et defectionem deprehensionis et rectificationis tempestivam.
Demo Websites: http://cloud.acrel.cn
Ratio: acrel
Password: 123456
Potestas Cras
Operatio et sustentatio (O&M) suggestum e vase substationis potentiae distributionis systematis per 4G ornatum data colligit. Notitia comprehendit currentem, intentionem, potentiam, industriam et statum commutandi, quae tam reale tempus quam historica notitia in substatione comprehendit.
Energy Statistics
suggestum praebet tempus industriae statisticae, energiae consumptionem analysendi et sumptus per apicem, humerum et apicem periodos. Cotidianam, menstruam et annuam relationem generat, et notitias per annum et mensem in mense analysi comparat. Hoc adiuvat utentes computare operativa sumptibus.
Anomalia metum
In suggestu monitores varios parametri substan- tionis continentis, ut current, voltage, potentia, status switch, transformer oneris rate et tortuosus temperatus, iuncturam electricam, caliditatem environmental et humiditatem, fumum, aquam immersionem, video, et accessum informationes moderatur. In casu cuiusvis anomaliae, statim nuntios terrores mittit ad personas conservandas per APP et SMS.
Operatio et Sustentacionem Management
In suggestu adiuvat utentes consilia inspectionis creare, defectus recordationis in inspectionibus inventas, defectus eliminationis operis ordines edere, inspectionem viarum et defectus progressionis eliminationis indagare. Users possunt etiam feedback de progressu molis providere, ut processum administrationis O&M clauso-loop.
User Renuntiationes
In suggestu O&M automatice relationes usoris de potentia usu et diagnostica perficiendis generat. Praebet periodica diagnostica relationes de potentia distributionis systematis, quaestiones exsistentes compendiat et suggestiones emendationem praebet.
Praeterea suggestum praebet vigilantia environmental, curationem video, potentiae analysin qualitatem, analysin postulare, ac instrumenti inventarii administrationis functiones. Haec features adiuvant utentes in rebus geographicis dispersis ac numerosis substanciis vasis-typi administrandis, augendae potentiae supplementum firmitatis et instrumentorum ad restaurum, et in reducendo O&M et usum facultatis gratuita.
